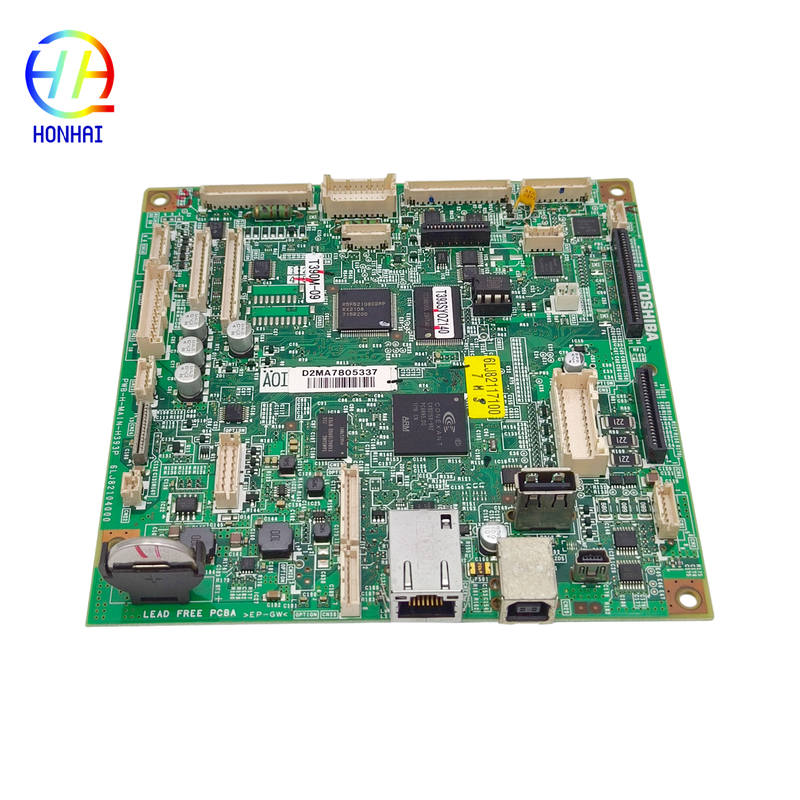

6LL23664000 6LL234Z6300 PWB-H- MAIN-154N для Toshiba 2303 2309 2323 2809 Часть копировальной машины

Основная материнская плата — это основной процессор многофункционального принтера Toshiba. Он интерпретирует команды печати, контролирует функции системы и управляет всеми подключениями к другим аппаратным устройствам. У вашего Toshiba 2303, 2309, 2323 или 2809 могут возникнуть очень серьезные проблемы, если он не включается, имеет пустой/зависающий дисплей, часто выходит из строя, испытывает трудности с подключением к USB/сети или имеет необъяснимые проблемы с портами ввода-вывода. Основная материнская плата, вероятно, ответственна за большинство этих проблем. PWB-H-MAIN-154N изготовлена ​​с использованием тех же стандартов качества и дизайна, что и материнские платы производителей оригинального оборудования (OEM), что гарантирует ее бесперебойную и надежную работу. Замена неисправной основной материнской платы на основную материнскую плату OEM — это отличный способ защитить вашу компанию от траты денег на весь принтер, если единственная проблема заключается в том, что ему нужна новая основная материнская плата, а также продлить срок службы вашего офисного оборудования, продлевая его работу и избегая значительных расходов из-за простоя.

1. Выключите и отсоедините питание: прежде чем приступать к ремонту, полностью выключите принтер и отсоедините шнур питания от электрической розетки, чтобы предотвратить повреждение электронных компонентов.
2. Проверьте номера деталей. Внимательно проверьте номера деталей, напечатанные на оригинальной неисправной материнской плате (например, 6LL23664000 или PWB-H-MAIN-154N), чтобы убедиться, что они идеально соответствуют заменяемой плате, которую вы собираетесь установить.
3. Защита от статического электричества. Материнские платы очень чувствительны к статическому электричеству. Настоятельно рекомендуется надеть антистатический браслет или прикоснуться к заземленному металлическому предмету перед тем, как прикасаться к плате, чтобы предотвратить повреждение электростатическим разрядом (ESD).

1. Доступ к материнской плате. Откройте боковую или заднюю сервисную крышку принтера, чтобы найти основную материнскую плату. В зависимости от конкретной модели (серии 2303/2323) вам может потребоваться снять определенные винты или пластиковые кожухи.
2. Соединения документов: прежде чем что-либо отсоединять, сделайте четкие фотографии всех кабельных соединений, ленточных кабелей и жгутов проводов, прикрепленных к старой плате. Это послужит важной справочной информацией при повторной сборке.
3. Снимите старую плату: Аккуратно отсоедините все разъемы. Будьте осторожны с механизмами блокировки разъемов ленточного кабеля. Отвинтите и осторожно снимите старую материнскую плату.
4. Установите новую плату: поместите новую плату PWB-H-MAIN-154N в корпус и закрепите ее винтами. Подсоедините все кабели и жгуты точно так же, как они были на старой плате, убедившись, что каждый разъем надежно закреплен.
5. Соберите заново: установите на место все снятые вами крышки и кожухи и закройте принтер.

1. Включение и инициализация: снова подключите принтер к сети и включите его. Для первой загрузки компьютера может потребоваться немного больше времени, чем обычно, поскольку он инициализирует новую системную плату.
2. Проверка конфигурации. Если вашему принтеру требуются определенные сетевые настройки (IP-адрес) или пользовательские конфигурации системы, вам может потребоваться повторно ввести их через панель управления.
3. Проверка функциональности: распечатайте тестовую страницу, запустите задание копирования и протестируйте сканер, чтобы убедиться, что все основные функции работают без ошибок.

Примечание:Замена материнской платы требует определенного уровня технических навыков. Если вы не знакомы с аппаратным ремонтом принтера, мы настоятельно рекомендуем поручить установку квалифицированному специалисту, чтобы избежать случайного повреждения вашего устройства.
